1規范性引用文件下列文件關于本文件的應用是必不可少的。但凡注日期的引用文件，僅注日期的版別適用于本文件。但凡不注日期的引用文件，其最新版別（包括悉數的修正單）適用于本文件。
GB7251低壓成套開關設備和控制設備
GB14048低壓開關設備和控制設備
GB/Z18859關閉式低壓成套開關設備和控制設備在內部缺點引起電弧狀況下的試驗導則
GB/T20641低壓成套開關設備和控制設備空殼體的一般要求
GB50150電氣設備設備工程電氣設備奉告試驗規范
GB4208外殼防護等級（IP代碼）
GB/T16935.1低壓體系內設備的絕緣協作
GB/T2681電工成套設備中的導線色彩
GB5585.2電工用銅、鋁及其母線第二部分：銅母線
GB4720低壓電器電控設備
IEC61641關閉式低壓成套開關設備和控制設備在內部缺點引起電弧狀況下的試驗導則
2技術參數及要求
2.1低壓電纜分支箱技術參數低壓電纜分支箱技術參數見技術規范專用部分的技術參數特性表。
2.2通用要求
2.2.1低壓電纜分支箱選用元件模塊組裝、結構組裝結構，母線及饋出均絕緣關閉。可選用五種結構型式：進線選用絕緣關閉的隔絕開關，出線選用塑殼斷路器；進線選用絕緣關閉的隔絕開關，出線選用刀熔開關；進線選用條形隔絕開關，出線選用條形開關（帶熔斷器保護）；進線不帶開關，出線選用刀熔開關；進出線均不配備開關。
2.2.2母線體系

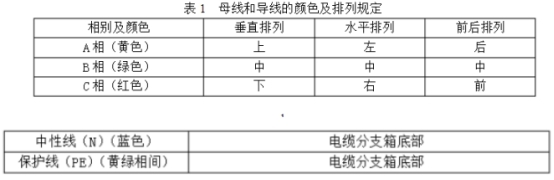

（1）選用選用矩形母線，材料為T2電工銅。并選用不同相色熱縮套管做絕緣處理。熱縮套管不得開裂和起皺，母線接頭處用熱縮絕緣盒關閉。絕緣熱縮護套材料應具有阻燃、防腐、抗老化的要求，老化壽數不小于30年，具體試驗辦法和要求參照GB/T2951.14中規則實施。（2）銅排截面的挑選應確保能夠耐受IEC60298中引薦的額外短時耐受和峰值耐受電流的要求，N相（L0）母線與三相母線規范相同,PE排截面不低于相排截面的1/2。其間設于野外的低壓電纜分支箱配備4根母排（3L+PEN），設于戶內的低壓電纜分支箱配備5根母排（3L+N+PE）。（3）設備中母線和導線的色彩及擺放應契合GB/T4026和GB7947及表1的規則；
2.2.3關于出線選用塑殼斷路器型式的分支箱應當滿意以下要求：斷路器的材料應具有耐十分熱和火的功能。斷路器選用3極，配備電子脫扣器，不帶失壓脫扣器，斷路器一同具有隔絕功用，外表并應有明顯的標明“分”、“合”狀況的標志。
2.2.4出線選用熔斷器型式的分支箱出線回路產生過載或短路缺點時，每相應能獨立分?jǐn)啵胰嚅_關手柄為連動規劃，可帶負荷分合。開關分隔后,應確保缺點點徹底從基體上脫開,并具有明顯斷開點。
2.2.5具有防塵、防火、耐腐蝕、日照高溫、污穢、凝露的免保護功用設備。
2.2.6考慮帶電體關閉后，低壓電纜分支箱應具有檢修時能牢靠驗電接地的功用。確保檢修人員的人身安全。
2.2.7低壓電纜分支箱銘牌標識清楚。
2.3一般結構要求：

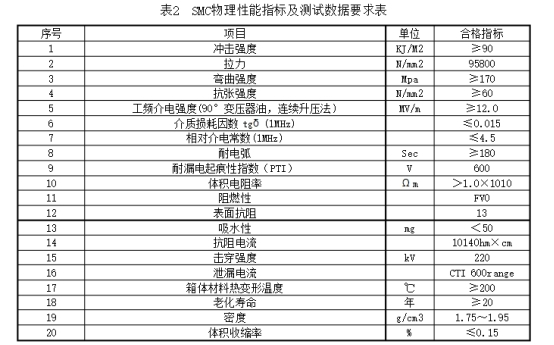

2.3.1分支箱外殼選用S304不銹鋼材料，箱體、門體材料厚度均不該小于2毫米，或SMC復合材料箱體，SMC物理功用方針及測試數據滿意表2的要求。
2.3.2不銹鋼箱外表應拋光處理，使之不留焊痕。SMC復合材料應具有防紫外線涂層。色彩與設備環境調和。
2.3.3設于野外時，分支箱外殼防護等級為IP44，箱頂蓋應為屋脊式規劃，坡頂3度規劃，頂蓋不該積水；設于戶內時，分支箱外殼箱體防護等級為IP33。滿意防盜、防小動物、防水、防雨雪的要求，通風選用頂部天然拔風，箱底板和箱體內隔板應確保空氣流通。
2.3.4分支箱底部用絕緣板關閉，分支箱進出線選用電纜,電纜孔配備變徑膠圈，電纜室有滿意的空間以便設備、固定電纜，出線端子距基座底部間隔須大于200mm。落地式分支箱宜選用雙面開門，掛墻式分支箱選用正面單開或雙開門型式，箱門應密封防水，箱門翻開后應能大于90度，關門后門柄旋過死點，鎖舌一同上下鎖死。不銹鋼箱體外殼應配備接地螺栓供箱體與外部保護導體聯接，箱體內各設備螺栓均應選用不銹鋼螺栓，箱體外無顯露可拆卸的螺栓。
2.3.5分支箱正門上應有防盜防銹優質不銹鋼通用鑰匙掛鎖和防銹把手，并在鎖側上下角各設備特制防盜螺栓一只，選用一同鎖具，具體型號咨詢當?shù)毓╇姽尽：箝T可用暗閂在正門翻開。
2.3.6不銹鋼箱殼門鉸鏈應選用不銹鋼材料。
2.3.7箱體應有出色的接地端子并標明接地符號。2.3.8箱體外殼上方設有契合國家電網公司要求的警示標志。
2.3.9箱體正門內側應標明主回路接線圖，并注明操作次序：送電時，先合上刀開關，后合上空氣開關；停電時，先擺開空氣開關，后擺開刀開關；箱內檢修時，先擺開悉數空氣開關，后擺開悉數刀閘。一同標明產品銘牌，按規范表示出所規則的項目、參數及制造廠售后服務電話號碼。
2.3.10箱內一次聯接線應選用質量合格的電工銅及塑料銅芯線，其截面應滿意負荷安全載流要求，接頭處應搪錫。接線應標明相序。電部分至接地部分之間、不同相的帶電部分之間的安全間隔應大于20mm（復合絕緣恰當簡縮）。電器元件的設備應契合下列要求：a）擺放規整，固定健旺，密封出色。b）各元件能獨自拆裝替換而不影響其它電器及導線束的固定。熔斷器的熔體規范、斷路器器的整定值應契合現場作業要求。
2.3.11在運用中能夠交流的具有相同額外值和結構的組件，應具有交流性。3規范技術參數技術參數特性表是對收購設備的根底技術參數要求，供貨方應對技術參數特性表中規范參數值進行照應。

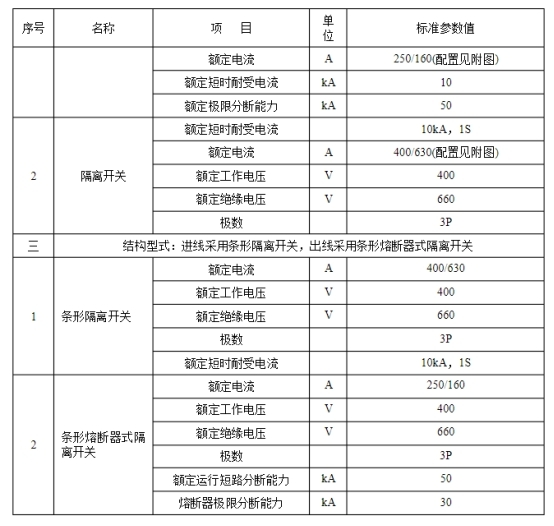

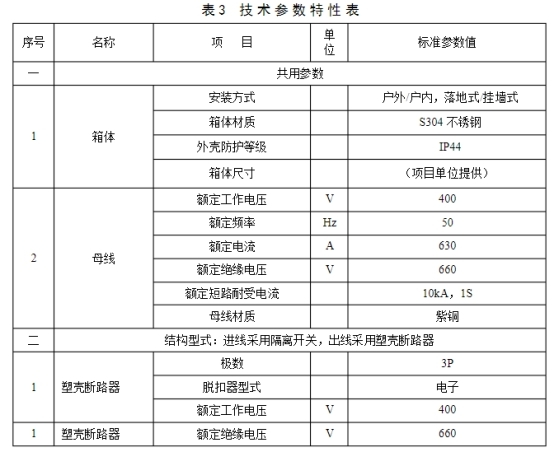

低壓電纜分支箱技術參數特性見表3

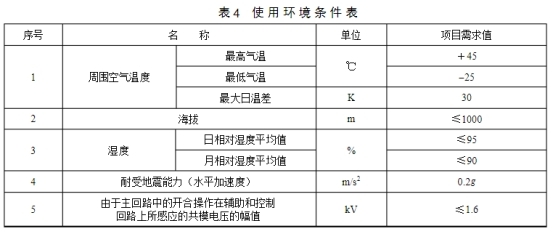

4運用環境條件表低壓電纜分支箱運用環境條件見表4。特別環境要求依據項目狀況進行編制。
