1環網柜概述
充氣式環網柜是配電系統中的首要設備，其安穩性與可靠性直接關系到電力系統的平安、安穩運轉。充氣式環網柜以體積小、平安可靠等優點被更多的用戶所認可。充氣式環網柜把多回路滅弧室、母線進出線等部件密封在單一的氣箱中，氣箱為絕緣氣體SF。氣體供應一個密閉的容器，保證了產品長時間安穩可靠的工作。氣箱的規劃和制造在機械強度、氣密性.表面耐腐蝕性等方面都有很高請求。

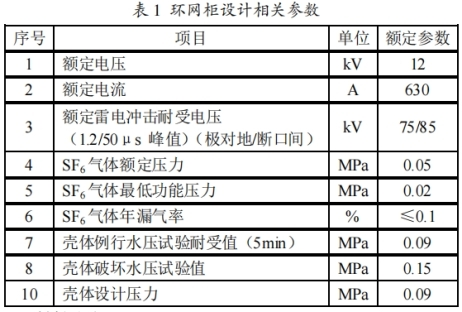

環網柜殼體外形不同有箱式和筒式之分。由于箱式構造有利于完成進出線.配電計劃的實施，但是箱式在接受壓力的局限性，使箱體不可以接受太高的壓力。下面引見一種環網柜氣箱的規劃方法。與氣箱規劃有關的環網柜額外參數見表1。
2材料選取

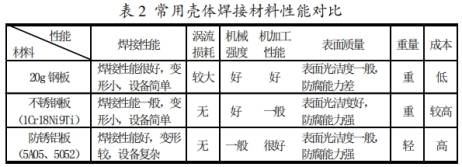

環網柜焊接氣箱常用材料首要有20g鋼板、不銹鋼板(1Cr18Ni9Ti)、防銹鋁板(5A05，5052)等。其功用對比見表2。
不銹鋼氣箱雖然價錢較高，在對等強度下需選用薄板上焊接增強筋的方法到達了同樣的經濟效果。另一方面由于我公司不銹鋼氣箱焊接設備完整、工藝已成熟，資料標準完整，不銹鋼具有優易的防腐才干，無需表面防腐處置，無渦流損耗，比擬其它兩種資料具有較大優勢。歸結以上各種要素，氣箱選用不銹鋼板停止焊接。
3首要標準規劃及核算

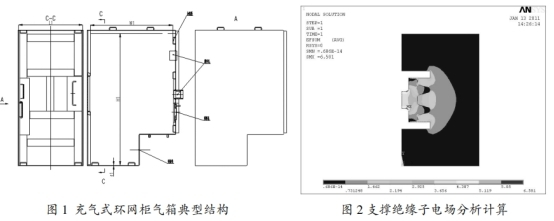

圖1所示為環網柜焊接氣箱的典型構造，首要由進出線、操作孔、察看孔、增強筋、固定塊等組成。與本體功用比擬接近的關鍵標準首要有:氣箱內腔標準L1×W1xH1、壁厚61。
3.1氣箱標準的招認(L1xW1xH1)
3.1.1招認雷電沖擊的擊穿場強:招認高壓帶電體對地最小空位。

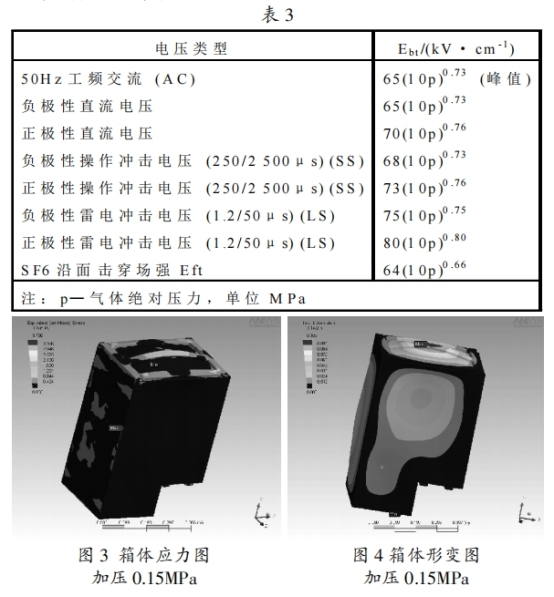

《高壓斷路器原理和運用》和《高電壓絕緣技術》中，SF6氣體空位的工程擊穿場強下限值為:
六氟化硫環網柜最低功用氣體壓力為0.05MPa，因此，負極性雷電沖擊的擊穿場強為:
E=75x(10x0.15)0.75=10.1kV/mm
3.1.2招認高壓帶電體對地最小空位:
高壓帶電體對地最小空位處在支撐絕緣子上，經過核算支撐絕緣子的電場如圖2，滿足電場請求，終究招認對地最小空位。根據最小空位準繩招認氣箱外形標準(L1xW1xH1)。
3.2氣箱壁厚的招認

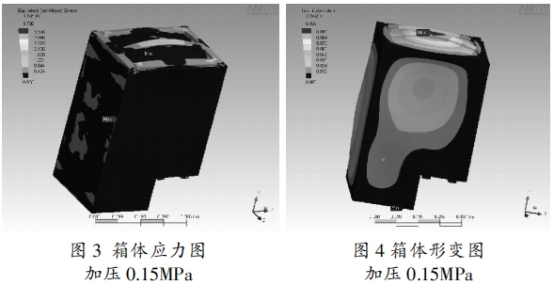

箱壁厚度滿足資料的許應應力請求及氣箱允許變形量請求。經過軟件剖析核算后得到氣箱的應力散布(見圖3)及箱體形變(見圖4)，終究找到氣箱壁厚。
4制造工藝
焊接氣箱的制造工藝比擬復雜，典型過程依次是:激光切開下料，數控折彎?rùn)C(jī)折彎，焊上增強筋。拼裝成氣箱后選用數控激光焊接成型，上色探傷，密封面磨光。
5總結
在氣箱的規劃過程中，除了要使氣箱滿足環網柜的技術請求，還應歸結思索其經濟性及加工單位的設備、技術、工藝特征，得出最合理的規劃計劃。
