電纜分支箱在電力系統配網電纜化工程中，是一種經濟、穩定、維護便利的接線方式，它全絕緣、全密封的特性而電纜線路故障率大為降低，成為配網電纜化工程的首選設備。節省了設備和電纜的投資，提高了供電的可靠性，廣泛適用于商業中心、工業園區及城市密集區。接下來，我們就來了解一下。
一、電纜分支箱概述
電纜分支箱用于非主干回路的分支線路，作為末端負荷接入用電使用，適用于中小客戶集中區域進行負荷分接時的接入用電，不應接入主干環網及聯絡。電纜分支箱采用電纜進線1回，出線2回或4回，出線回路數可根據使用需要選用，額定電流為630A。采用全絕緣、全封閉、全屏蔽可觸摸式結構，以及采取防凝露、防內部故障電弧外泄等措施。
二、電纜分支箱電氣一次部分

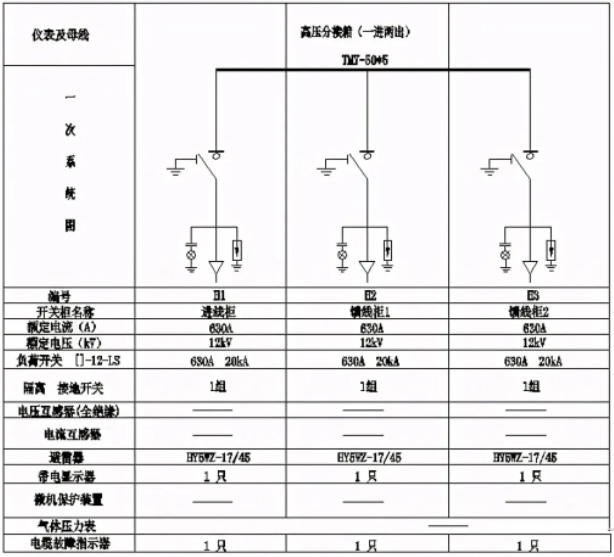

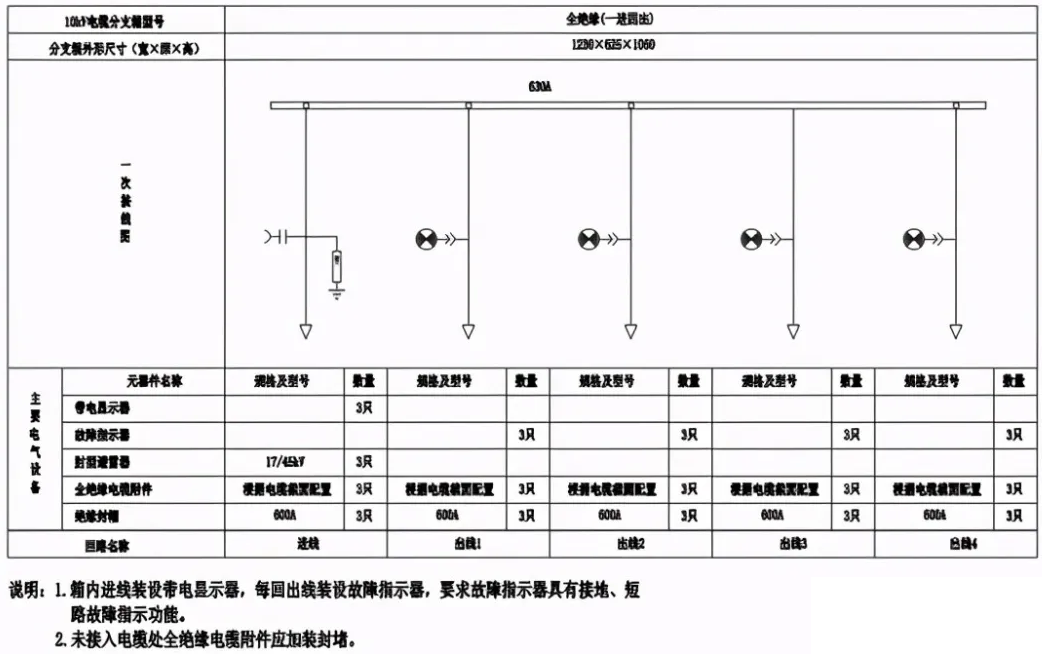

一進四出分支

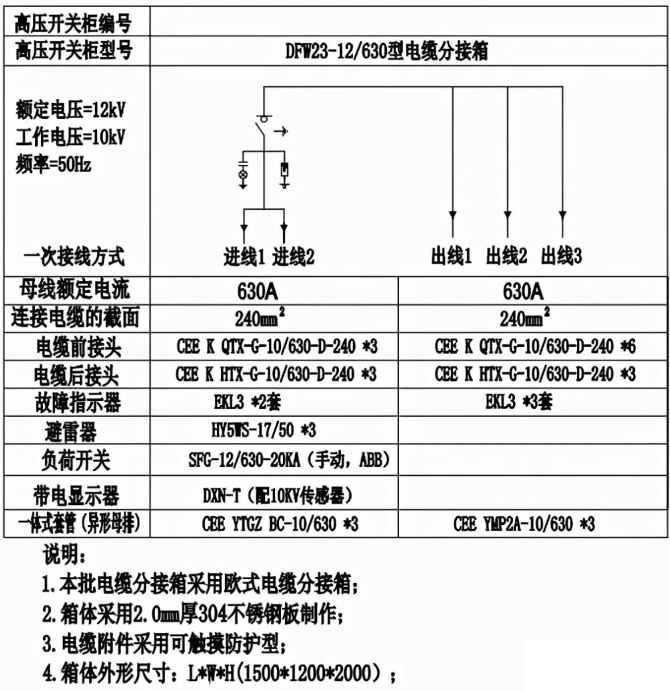

進線帶負荷開關
進出線負荷開關

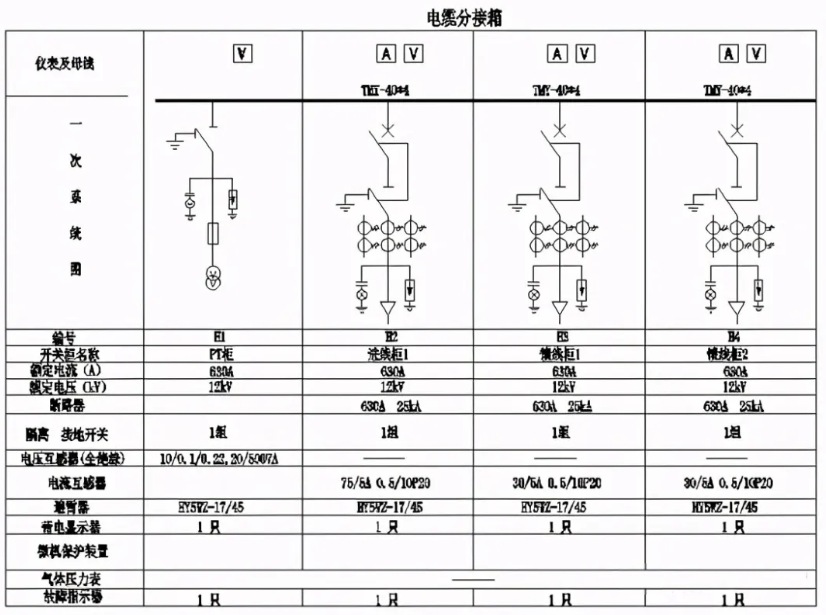

進出線斷路器
三、電纜分支箱分類
常見的電纜分支箱有美式電纜分支箱，歐式電纜分支箱，環網型電纜分支箱，帶一臺開關的電纜分支箱等，一般不含有保護裝置。

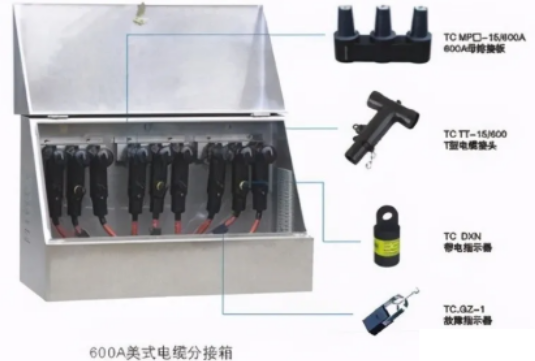

1）美式電纜分支箱，它以單向開門、橫向母排為主要特點，具有寬度小、組合靈活、全絕緣、全密封等顯著優點。600A主回路采用旋入式螺栓固定連接；分支回路采用拔插式連接。

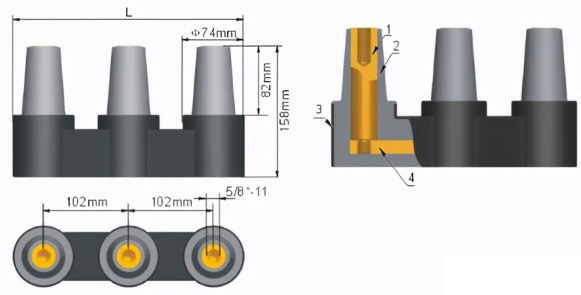

分支箱主要由箱體、母排接板、電纜接頭組成；箱體防護等級：IP43；母排接板：在電纜分支系統中起到母排的作用，其最大特點是全絕緣，全密封。包括二通接頭、三通接頭和四通接頭。
按電流等級可分為200A和600A兩種。200A母排接板與肘型電纜插頭連接；600A母排接板由于Ｔ型電纜接頭或Ｔ－Ⅱ型電纜接頭連接，從而組合成電纜多路出線。當母排接板留有預留接口時，可用相應的200A或600A絕緣帽將此接口封住。

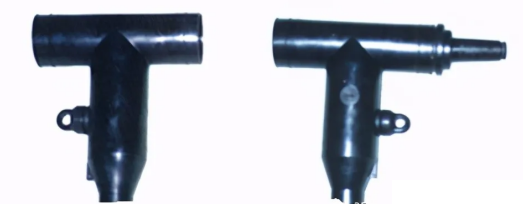

T型電纜接頭，用于電纜分支箱的主網分支系統600A,既可以連接600A母排接板M,也可以和T-II型電纜接頭600A側連接。或者直接用若干只T型電纜接頭組合連接，可靈活組合成多路多種型式的電纜分支。
同時Ｔ型電纜接頭也可作為環網柜的進出線電纜接頭用，設備需要檢修時，可將Ｔ型電纜接頭安裝在單通接頭上，與檢修設備進行隔離，在其測試點上也可以安裝短路故障指示器或帶電指示器，同樣實現快速故障定位或線路帶電狀態指示。

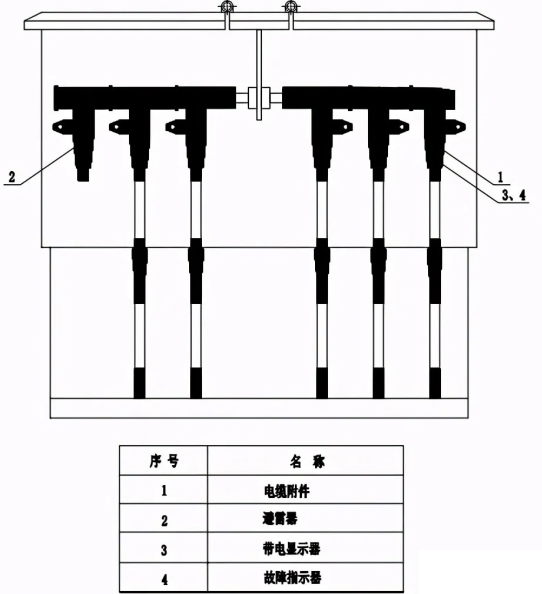

2）歐式電纜分支箱，它的主要特點是雙向開門、利用穿墻套管作為連接母排，具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。一般采用額定電流630A螺栓固定連接式電纜接頭。
四、電纜分支箱的選型
(1)、橡塑外套為主材作為防護型的電纜分支箱。在長期運行中易發生內界面分離及外露端頭龜裂，使絕緣和密封受損，因此該產品的發展受到限制。
(2)、丙橡膠三元乙(EPDM)為主材的電纜接頭密封型電纜分支箱。其材質偏硬，而EPDM為可燃性材料，易發生爬電或起弧容易燃燒，同時，防潮防水及抗老化的性能也較弱，達不到長期運行免維護的要求。EPDM為有毒物質，對環保也存在不利因素。
(3)、硅橡膠為主材電纜接頭防洪型電纜分支箱。其材質柔軟，具有高彈性、高密度、全絕緣，材料密封性能良好、達到防潮、防水、抗老化、抗阻燃、耐電暈和長期運行免維護等優點。因為硅橡膠與電纜采取過盈配合，徑向收縮均勻度高，不會因熱脹冷縮使內界面分離而產生內爬電擊穿，同時對電纜本體有徑向的持久壓力，使內界面結合緊密可靠。同時硅橡膠本質是無毒材料，對環保也有利。
(4)、部分電纜分支箱帶負荷開關分斷的電纜分支箱?？蓪崿F環網柜的功能，而且價格又低于環網柜，在戶外起到代替開關站的重要作用，有便于維護試驗和檢修分支線路，減少停電經濟損失的特點，特別是在線路走廊和建配電房較困難的情況下，更顯現其優越性。
(5)、帶電可觸摸與帶電不可觸摸的區別和選用
帶電可觸摸電纜接頭與帶電不可觸摸電纜接頭的主要區別，是在于前者的硅橡膠電纜接頭內部有半導體屏蔽層，外有導電屏蔽層、通過金融抱箍連接接地，確保電纜接頭表面電位與接地相同；而后者同樣為硅橡膠電纜接頭，通過實測結果兩者對地電壓均為零值，但在實際運行中、后者表面可能產生感應靜電。
如果使用在變電所內部的多回路并列運行中，需要檢測其中一回路、而相鄰回路帶電運行時，使用可觸摸電纜接頭對安全是有利的。但是使用在電纜分支箱中，根本不存在此類問題，因為設計是免維護產品，分支箱內并無任何二次線路需要維護與檢修，而且分支箱外殼為IP43防護等級，箱體已可靠接地，在帶電運行中不允許打開分支箱外殼，不存在帶電觸摸分支箱內部電纜接頭的任何可能。
即使在不可抗外力的侵害下(如被汽車等外物強烈相碰撞)，使用可觸摸與不可觸摸的電纜接頭，其兩者結果都是相同的。
從運行中的可靠性角度分析、可觸摸電纜接頭由于表面覆蓋導電層并經金屬抱箍接地，因此無任何外絕緣爬距存在。而不可觸摸電纜接頭的外層為強絕緣的硅橡膠，尚有許多外絕緣爬距存在。顯然，在相同的情況下，不可觸摸電纜接頭的運行可靠性高于可觸摸電纜接頭。從經濟上的角度考慮，不可觸摸硅橡膠電纜接頭的價格也低于可觸摸型的電纜接頭。因此，以采用不可觸摸硅橡膠電纜接頭較為理想。

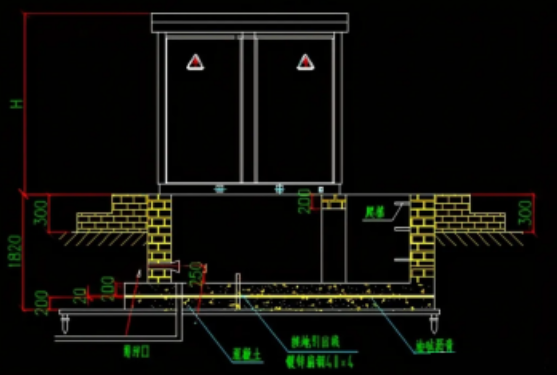

五、電纜分支箱基礎土建示意
六、電纜分支箱的安裝使用條件和運行前注意事項
目前我國生產的電纜分支箱品種繁多，因此，電纜分支箱的安裝施工就變得十分重要。在電纜分支箱與電纜接頭安裝連接過程的操作方法是否正確、電纜頭安裝工藝是否熟悉、電纜分支箱內部組件與電纜接頭部件組合的先后次序，是否按照廠家配套提供安裝規范說明書進行操作等等，都將直接影響電纜分支箱的使用壽命和正常運行。
電纜分支箱在運行前，必須檢查各分支電纜的接地線是否與箱體的接地端子連接緊固。同時，箱體外殼必須與地網直接連接或有明顯的接地點。電纜分支箱安裝完工后，必須按照有關規定的試驗標準和條件，對電纜和組件一起進行試驗。
