酸霧洗滌塔切割方法及焊接事項
酸霧洗滌塔切割方法及焊接事項

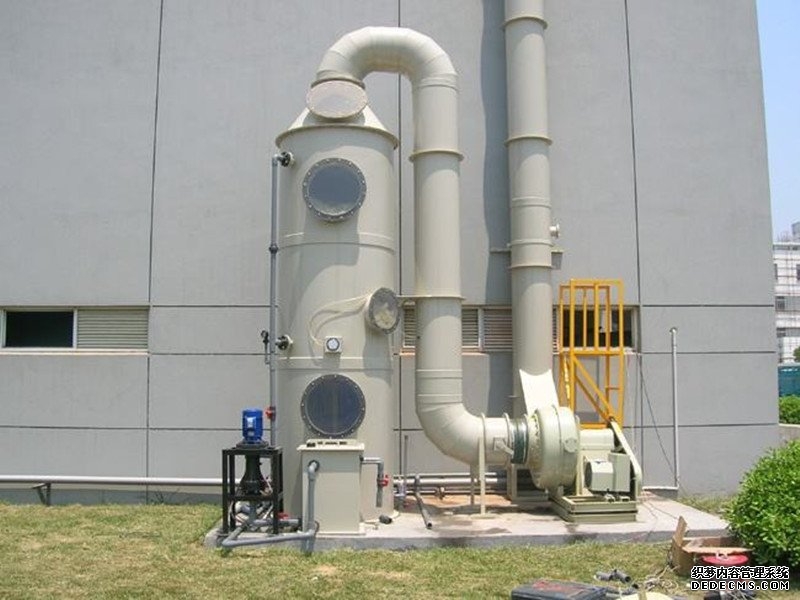

酸霧洗滌塔作為工業廢氣處理的關鍵設備，其制造與安裝過程中的切割和焊接工藝直接影響設備的密封性、耐腐蝕性和整體強度。以下從切割方法和焊接事項兩方面展開詳細說明，涵蓋工藝選擇、操作要點及質量控制措施。
一、酸霧洗滌塔的切割方法
酸霧洗滌塔的主體材料通常為玻璃鋼（FRP）或不銹鋼（如304/316L），不同材質的物理***性（如導熱性、硬度）決定了切割工藝的差異。需根據材料類型選擇合適的切割方式，并嚴格控制精度以避免后續裝配問題。
（一）常見切割方法及適用場景
1. 機械切割（適用于金屬/塑料材質）
砂輪切割：利用高速旋轉的樹脂砂輪片切割，適用于不銹鋼等硬質金屬。***點是效率高、成本低；缺點是切割面粗糙，需二次打磨，且會產生***量粉塵（需配套除塵設備）。
圓盤鋸切割：通過合金鋸片切割，適合薄板（厚度≤10mm），切割面較平整，但需固定工件防止振動，避免鋸片偏擺。
車削/銑削：針對規則圓柱體或法蘭接口，使用車床或銑床進行精密加工，精度高（公差±0.1mm），但效率較低，主要用于關鍵部位（如塔體與管道連接口）。
2. 熱切割（適用于厚板/高硬度材料）
激光切割：利用高能量激光束熔化/汽化材料，適用于不銹鋼（厚度≤25mm）和部分塑料。***點是切口光滑、熱影響區小（≤0.5mm）、無變形；缺點是設備成本高，需編程控制。
等離子切割：通過高溫等離子弧熔化金屬，適合中厚不銹鋼板（厚度850mm），切割速度快，但熱影響區較***（13mm），需后續打磨。
3. 非傳統切割（適用于***殊材質/高精度需求）
水刀切割：高壓水流混合磨料（石榴石砂）切割，適用于玻璃鋼（纖維增強塑料）或復合材質。***點是無熱變形、切口無氧化，可切割復雜形狀（如曲線/孔洞）；缺點是設備昂貴，速度較慢。
手動切割（輔助手段）：對于現場維修或小尺寸部件，可使用角磨機配切割片（金屬用金屬片，塑料用金剛石片），但需佩戴防護裝備（護目鏡、防塵口罩）。
（二）切割操作關鍵注意事項
精度控制：切割前需標記基準線（用劃針或記號筆），采用工裝夾具固定工件，避免偏移；不銹鋼切割時預留12mm打磨余量，玻璃鋼切割需防止分層（控制切割速度，避免過熱）。
安全防護：機械切割需佩戴防割手套和護目鏡；熱切割（激光/等離子）需配置排煙裝置，減少有害氣體（如不銹鋼切割產生的Cr??）吸入；水刀切割需穿戴防水圍裙。
表面處理：切割后清除毛刺（用鋼絲刷或砂紙打磨），金屬件需去除氧化層（可用稀鹽酸擦拭），確保后續焊接或粘接的可靠性。
二、酸霧洗滌塔的焊接事項
焊接是酸霧洗滌塔制造的核心環節，直接影響設備的耐腐蝕性和結構強度。需根據材質（不銹鋼/玻璃鋼）選擇焊接工藝，并嚴格控制參數以減少缺陷。
（一）焊接前的準備工作
1. 材料確認：核對母材材質（如316L不銹鋼需確認含鉬量≥2%），檢查焊條/焊絲規格（不銹鋼常用ER308/ER316焊絲，匹配母材成分）。
2. 坡口設計：根據板厚設計坡口形式（I型坡口：板厚≤3mm；V型坡口：板厚312mm；X型坡口：板厚＞12mm），坡口角度偏差≤2°，鈍邊高度12mm（防止燒穿）。
3. 清潔處理：焊接區域需徹底清理油污、氧化皮（用丙酮或酒精擦拭），不銹鋼需去除表面鈍化膜（可用不銹鋼專用清洗劑），避免焊接時產生氣孔或夾渣。
（二）常用焊接工藝及操作要點
1. 不銹鋼焊接（TIG/MIG焊為主）
TIG焊（鎢極惰性氣體保護焊）：適用于薄板（0.53mm）和小直徑焊縫，氬氣保護（純度≥99.99%），電流50150A，電弧長度保持23mm（過長易氧化）。***點：焊縫成形美觀，無飛濺；缺點：效率較低。
MIG焊（熔化極惰性氣體保護焊）：適用于中厚板（310mm），焊絲直徑0.81.2mm，電流120250A，送絲速度與電流匹配（避免未熔合）。***點：效率高，適合批量生產。
關鍵控制：不銹鋼焊接需嚴格控制層間溫度（≤100℃），防止晶間腐蝕（316L可放寬至150℃）；雙面焊需背面充氬保護（避免氧化）；收弧時填滿弧坑，防止裂紋。
2. 玻璃鋼焊接（手糊/纏繞工藝為主，局部焊接輔助）
玻璃鋼為纖維增強復合材料，通常不采用傳統熔焊，而是通過樹脂粘接+纖維補強實現連接。若需焊接（如金屬接管與塔體連接），可采用：
感應加熱焊接：對金屬嵌件預熱，填充環氧樹脂膠泥，加壓固化（溫度80120℃，時間24小時）；
超聲波焊接：用于薄壁塑料部件，通過高頻振動摩擦生熱實現熔接，適用于非承力部位。
（三）焊接質量檢測與缺陷處理
外觀檢測：焊縫余高≤2mm（不銹鋼），無咬邊（深度≤0.5mm）、氣孔（直徑≤1mm，數量≤3個/100mm）；玻璃鋼粘接縫無脫粘、分層。
無損檢測：不銹鋼焊縫需進行PT（滲透檢測，檢查表面裂紋）或RT（射線檢測，檢查內部氣孔/未熔合）；重要部位（如塔體環縫）需100%檢測。
缺陷修復：氣孔/夾渣需打磨至露出母材，重新焊接；裂紋需徹底清除（碳弧氣刨或砂輪打磨），必要時更換母材；玻璃鋼脫粘需清除舊樹脂，重新涂刷膠黏劑并壓實。
（四）焊接后的處理與防護
應力消除：不銹鋼厚板（≥8mm）焊接后需進行固溶處理（10501150℃水淬），或振動時效（降低殘余應力）；
表面處理：不銹鋼焊縫酸洗鈍化（用20%硝酸+5%氫氟酸溶液），形成致密氧化膜（厚度≥3nm）；玻璃鋼焊縫打磨平整，外涂防紫外線膠衣。
總結
酸霧洗滌塔的切割與焊接需根據材質***性選擇工藝，重點關注精度控制、缺陷預防及耐腐蝕性能。切割需兼顧效率與表面質量，焊接則需嚴格控制熱輸入和保護措施，***終通過多道檢測確保設備長期穩定運行。實際操作中應結合設計圖紙和行業標準（如GB 150《壓力容器》、HG/T 20698《玻璃鋼化工設備設計規范》），制定詳細的作業指導書，保障施工質量。
