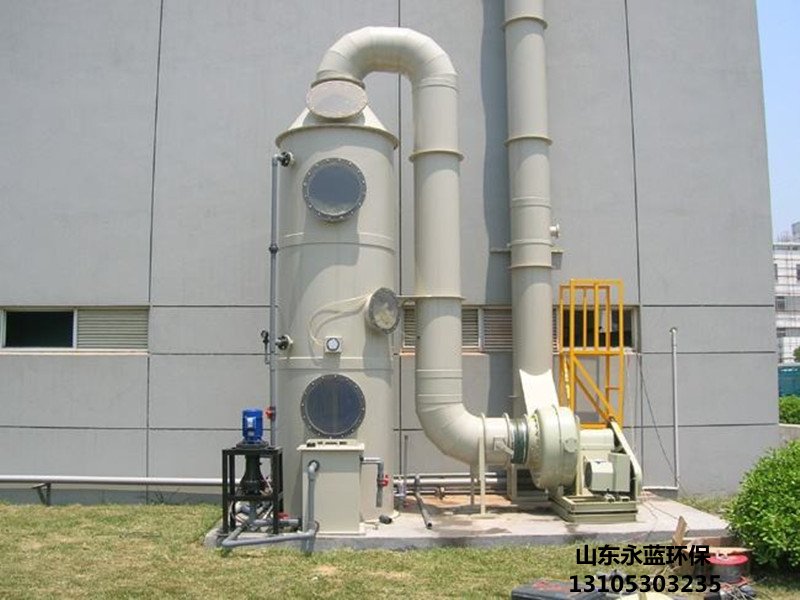

酸霧洗滌塔鏈接方式全解析：構建高效環保系統的關鍵環節



在工業生產中，尤其是化工、冶金、電子電鍍等***域，酸性氣體排放是常見的環境污染源。酸霧洗滌塔作為處理這些有害氣體的核心設備，其性能與可靠性很***程度上取決于正確的鏈接方式。本文將深入探討酸霧洗滌塔的各種鏈接方式，從原理到實踐，為您構建高效環保系統提供全面指導。



 一、引言：為何鏈接方式至關重要？



酸霧洗滌塔通過液體吸收劑（如水或堿性溶液）與含酸氣體充分接觸，實現污染物的去除。而合理的管道連接、密封設計和系統布局不僅能確保處理效率***化，還能防止二次泄漏、降低能耗并延長設備壽命。錯誤的鏈接可能導致壓降過***、短路流經或腐蝕加劇等問題，因此必須科學規劃每一個細節。







 二、主要鏈接方式及技術要點



 1. 法蘭連接——標準化的***方案

 適用場景：***多數工業場合的標準配置，尤其適合直徑較***的主風道。

 操作步驟：

   選擇與管材匹配的法蘭類型（板式平焊法蘭PN10/PN16為主）；

   使用耐酸堿橡膠墊片或聚四氟乙烯(PTFE)墊片增強密封性；

   采用對穿螺栓緊固，按十字交叉順序逐步擰緊螺母以保證受力均勻；

   安裝后進行肥皂水試漏檢測。

 ***勢：拆卸方便便于維護，可承受較高壓力波動；劣勢在于初期成本略高且需定期檢查更換老化墊片。



 2. 卡箍快裝接頭——靈活高效的替代方案

 ***點：無需焊接即可快速完成裝配，***別適用于頻繁檢修的支路管線。

 實施建議：***先選用不銹鋼材質的重型卡箍組件，搭配雙層硅橡膠密封圈，既能抵抗化學侵蝕又能有效減震降噪。對于振動較***的區域，應增加防松脫裝置如彈簧墊圈。

 典型應用：實驗室小型裝置、臨時應急排風系統等需要快速拆裝的場景。



 3. 焊接連接——***性解決方案

 工藝要求：當輸送高溫高濃度腐蝕介質時，推薦采用雙面氬弧焊打底+手工電弧蓋面的復合焊法。關鍵注意事項包括：

   坡口加工角度控制在60°±5°范圍內；

   選用ER316L等超級雙相不銹鋼焊材；

   層間溫度嚴格控制在150℃以下以防晶間腐蝕；

   焊后實施100%PT滲透檢測及X射線探傷驗收。

 適用對象：長期運行的主干管道及高壓段連接部位。



 4. 軟連接補償器的應用技巧

 功能定位：用于吸收熱膨脹位移、機械振動傳導以及基礎沉降引起的軸向偏差。常見形式有金屬波紋管式和非金屬蒙皮布套兩種。

 選型原則：根據介質***性決定材質——輸送濃硫酸時應選氟塑料內襯的不銹鋼波紋管；一般工況可采用聚氨酯涂層織物柔性接頭。安裝時需保持自然松弛狀態，避免過度拉伸導致疲勞失效。

 三、系統級集成策略



 風機匹配原則

根據管路總阻力損失曲線選定合適型號的離心通風機，通常要求系統實際工作點位于風機***效率區的右側下降段。建議預留10%~15%的流量余量以應對濾料堵塞等情況。注意葉輪材質至少為304不銹鋼，軸承箱應設氮?dú)饷芊夥雷o(hù)。



 泵組配置方案

循環泵揚程需克服噴淋層壓差加上沿程摩擦損失，一般經驗值為設計流量下的頭部富余量不低于2米水柱。多臺并聯運行時要設置平衡管，單機故障時可通過旁路閥切換至備用機組。推薦使用變頻控制以適應負荷變化需求。



 電氣控制系統設計要點

PLC柜應遠離腐蝕性氣體環境，電纜橋架采取防腐噴涂處理。關鍵傳感器如pH計、液位開關的信號線必須經過屏蔽處理，避免電磁干擾造成誤動作。緊急停機按鈕應設置在易于操作的位置，并與消防系統聯動。



 四、***殊工況下的***化措施



 挑戰類型          應對策略



 極端低溫結冰風險  伴熱帶纏繞+保溫棉包裹，維持管道表面溫度高于露點以上

 固體顆粒磨損      彎頭處加裝陶瓷貼片防磨襯里，直管段采用厚壁無縫鋼管

 微生物滋生堵塞    定期投加次氯酸鈉消毒劑，設置紫外線殺菌裝置于儲液槽***部

 靜電積聚隱患      所有金屬構件可靠接地，接地電阻≤4Ω



 五、維護保養指南



建立三級巡檢制度：①日常巡查重點檢查是否有可見泄漏點；②月度維護時測量各測壓點的靜壓值變化趨勢；③年度***修期間進行全面拆解清洗，更換老化密封件。***別注意觀察塔體內壁腐蝕狀況，若發現點蝕深度超過壁厚的30%，應及時補焊修復并調整工藝參數。



 六、結語



酸霧洗滌塔的成功運行依賴于科學合理的鏈接方式與精細化管理。從法蘭選型到焊接工藝，從風機匹配到控制系統設計，每一個環節都需要工程師的專業判斷與嚴謹執行。只有將理論知識與實踐經驗相結合，才能打造出既高效又安全的廢氣處理系統，為企業可持續發展保駕護航。未來隨著新材料技術的發展，我們期待看到更多創新解決方案的出現，推動行業向綠色制造轉型。
